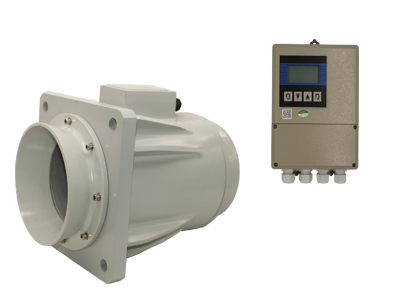

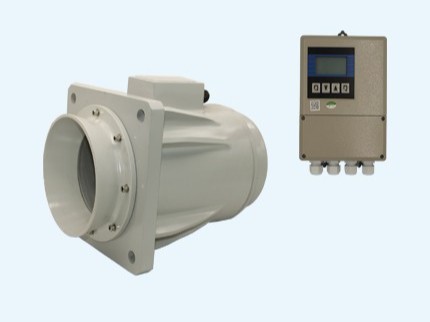

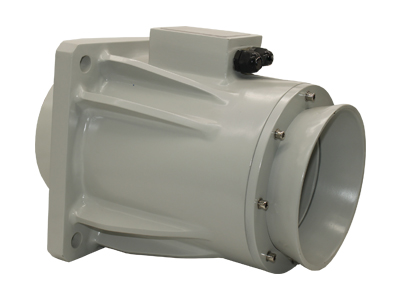

潜水电磁流量传感器和L-mag型电磁流量转换器配套组成，用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。测量精度不受被测介质温度、压力、粘度、密度 (包括液固比）等物理参数变化的影响，只要被测介质电导率大于20μS/cm，仪表测量不受电导率变化的影响。
适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨，潮汐，下游水位等变化的影响
。对上下游直渠段要求低，安装要求低，能在原有渠道上稍加改造即可。施工周期短，安装施工费用低。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
1、潜水型电磁流量计结构简单，无可动部件，具有很强的抗污、抗堵或抗腐蚀能力，因此可在含有悬浮物或粘结物的流体中使用；
2、潜水型电磁流量计测量覆盖范围广，正常适用范围20∶1,一般30∶1或更大；
3、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；
可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART。
4、转换器采用表面安装技术(SMT)，具有自检和自诊断功能。
5、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
| 性能 | 技术参数 | ||
| 公称通径 | 50，100，200，400，600，800(mm) | ||
| 精度 | ±1.5%，±2.5%(与仿真传感器合用时） | ||
| 衬里材料 | 氯丁橡胶 | ||
| 电极材料 |
含钼不锈钢、钛、哈氏合金C、特殊 |
||
| 电极形式 | 标准型 | ||
| 连接方式 | 法兰连接 | ||
| 被测介质温度 |
|
0～+40℃ | |
|
|
|
|
|
|
|
|
||
| 公称压力 |
0.6、1.0、1.6 |
||
| 供电电源 |
AC220V、DC24V、12V |
||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 分体型,沉浸 | ||
| 防护等极 | IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-2015电磁流量计 | ||
测量介质、温度，是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
