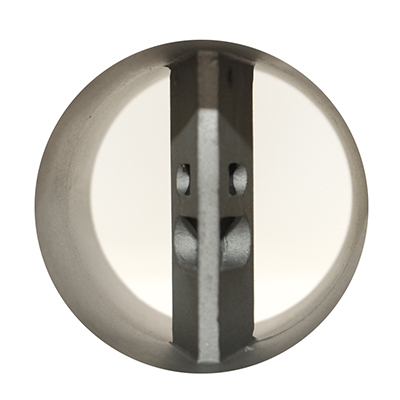

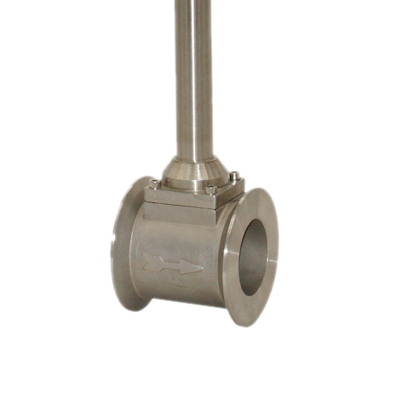

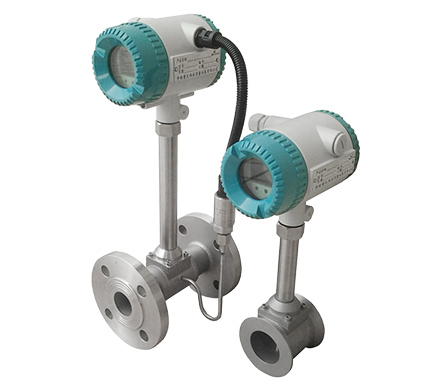

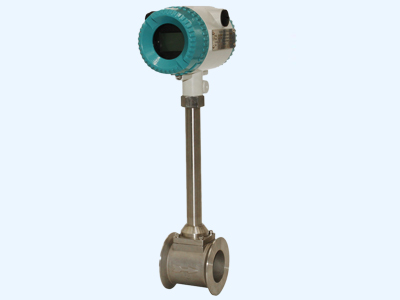

LUGB法兰夹装式涡街流量计是一种常用的结构形式，其表体自身不带连接法兰，在与管道连接时，将流量计夹装于两片专用法兰之间，再用螺栓紧固即可。其特点是体积小，结构简单紧凑。同时提供专用法兰和紧固螺栓，故安装费用低，安装也非常方便。
安装简便，维护十分方便；
结构简单牢固，无可动部件，长期运行十分可靠；
量程范围宽，量程比可达1：15；
压力损失小，运行费用低，更具节能意义；
应用范围广，液体、气体、蒸汽均可测量；
检定周期长，一般为两年；
在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；

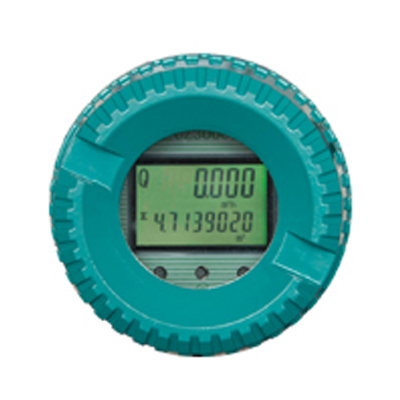

可现场显示，也可远距离传输，还可与计算机控制系统联网；
检测探头不直接接触被测介质，性能更稳定。
| 性能 | 技术参数 | ||
| 测量介质 | 蒸汽、压缩空气、液体（单相介质） | ||
| 介质温度 | -40℃～+350℃ | ||
| 介质压力 | 1.6、2.5、4.0Mpa | ||
| 量程比 | 1：8～1-30（参比标况下空气）1：8～1：40（参比常温水） | ||
| 测量范围 | 液体0.4～0.7m/s 气体4.0～60m/s 蒸汽5.0～70m/s | ||
| 规格 | DN25～DN300mm | ||
| 材质 | 304、316L多种材质 | ||
| 雷诺数 | 正常2*104Cd～7*106 | ||
| 阻力系数 | Cd≤2.6 | ||
| 振动加速度 | LUGB型≤0.2g | ||
| 防护等级 | IP65 | ||
| 防爆等级 | （ia) II CT6 | ||
| 精度 | 1.0级、1.5级 | ||
| 环境条件 | 环境温度 | -40℃～+55℃（非防爆场所）-20℃～+55℃（防爆场所） | |
| 相对湿度 | ≤85% | ||
| 大气压力 | 86～106Kpa | ||
| 供电电源 | 非防爆型 | 脉冲型 | +12VDC 20mA |
| 电流型 | +24VDC 20mA | ||
| 输出信号 | 频率脉冲信号2～3000Hz 低电平≤1V 高电平≥6V | ||
| 二线制4-20mA信号（隔离输出） 负载≤500Ω | |||
涡街流量计的选型，主要确认下面几点参数要求：
涡街流量计是一种速度式流量计，它利用的卡门涡街的原理，当介质通过漩涡发生体的时候，会在后面形成一个个小漩涡，通过漩涡的个数，就可以换算成介质的流速，继而换算成介质的流量。它的原理，决定了它的测量介质类型，可以是液体，也可以是气体或蒸汽。目前，绝大多数工业场合，比如氮气，压缩空气，蒸汽，导热油等，多是采用的涡街流量计来测量。

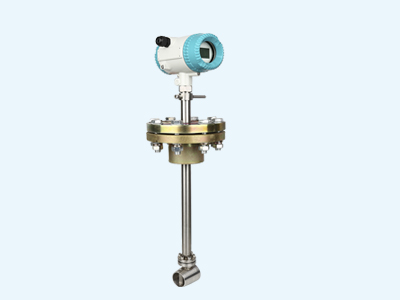

涡街流量计按照安装方式的不同，可以分管道式和插入式安装。对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。如果需要更大的口径的话，可以选择插入式安装，常规口径范围大可以到达DN2000，DN2000以上口径则按照协议供货。
涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。管道式的涡街流量计，如果是测液体的话，测量精度可以达到1.0级，测气体的话，精度可以达到1.5级。如果是插入式的涡街流量计，精度可以达到1.5级和2.5级。
通常来说，分为三个范围，分为常温，中温和高温。温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～320℃(高温)。如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量。
主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)。
按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电。
按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。

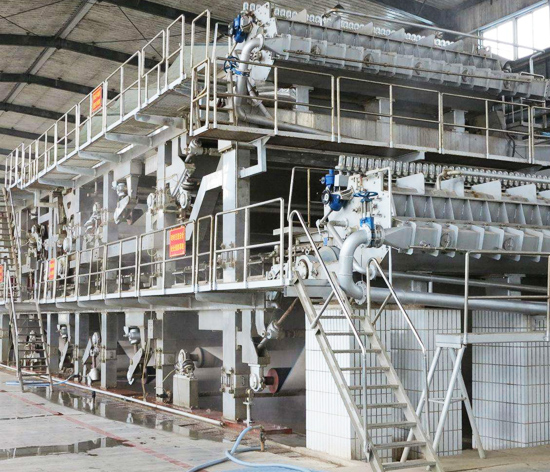

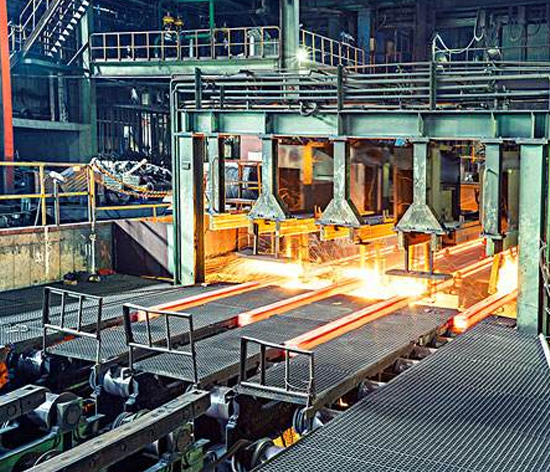

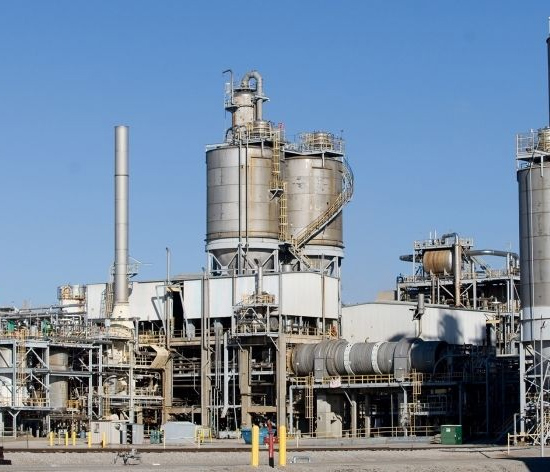

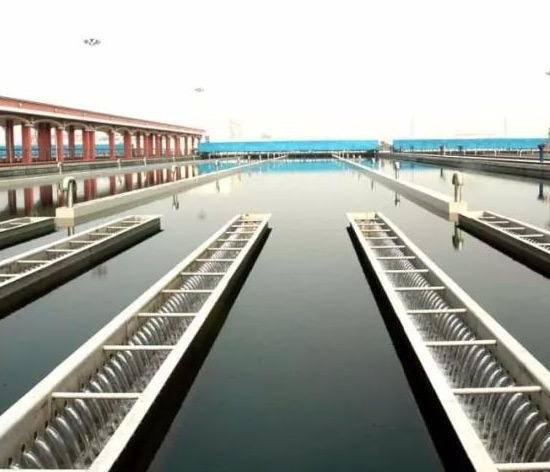

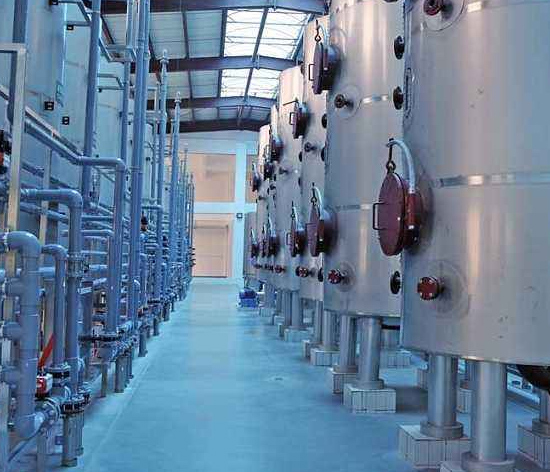

法兰夹装涡街流量计应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
一台满足各类行业流量测量
街流量仪表属于精密仪表，仪表应选择安装在干燥、通风、灰尘少的地方；
1、使用测量蒸汽的涡街流量计，表体、管道一定要加保温，法兰要夹紧，不得有漏气的地方，否则仪表很容易损坏；
2、仪表安装最好选择在室内，远离震动及有较强电磁干扰的地方。如在室外，可将表头加以保护；
3、仪表前最少要有10-15倍的直管段，后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试；
4、最好有一段直管段，在安装前先将两片法兰焊接好，再将仪表装好夹紧，将管道切掉等长直管，然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。

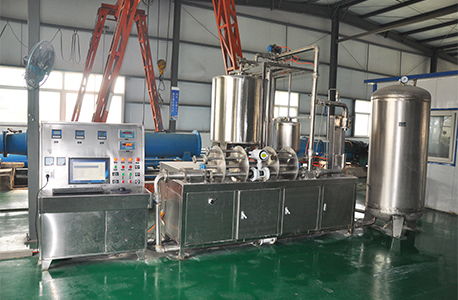

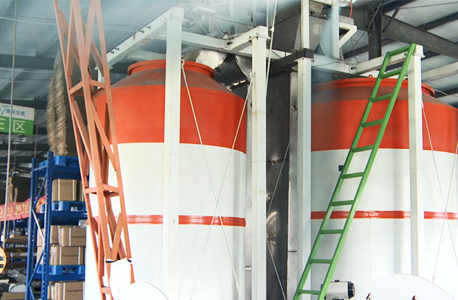

出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置

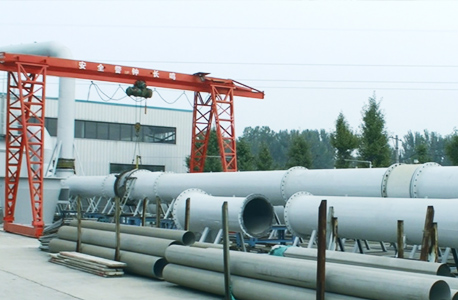

DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
