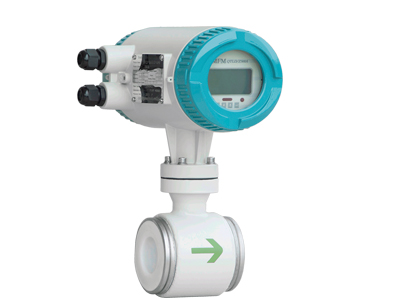

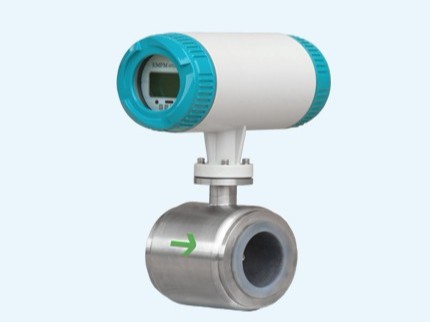

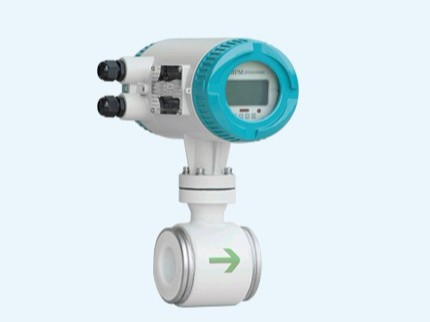

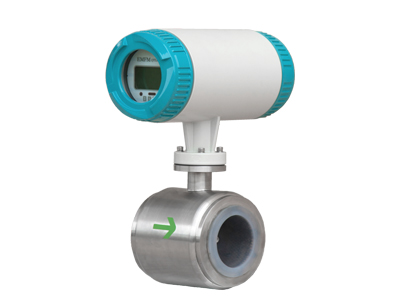

QTLD夹持式电磁流量计根据法拉第电磁感应定律进行流量测量。电磁流量计的优点是压损极小，可测流量范围大。大小流量的比值一般为20 ： 1以上，适用的工业管径范围宽，输出信号和被测流量呈线性，精确度较高，可测量电导率≥ 5μ s/cm 的液体。
QTLD电磁流量计夹持式安装方式具有安装、清洗方便等优点，常应用于食品生产、制药行业药剂测量以及净水监测等场合。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
1、
采用新型的卫生型衬里材料，防止了测量介质残余物在测量管中的堆积；
2、
测量管无阻碍活动部件、无压损、直管段要求较低；
3、传感器采用新一代专用衬里技术，并使用特殊的镜面抛光PFA衬里；
4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据；
5、采用快速连接方案，电磁流量计便于拆卸、维护和清洗、智能转换器采用液晶背光LED显示器，即使在强光下或夜晚也能清晰读数。
| 性能 | 技术参数 | ||
| 公称通径 | DN10mm——DN200mm | ||
| 精度 | 示值的±0.5%，可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 食品级硬橡胶,F46,PFA | ||
| 电极材料 | SUS316,哈氏合金B/C | ||
| 电极形式 | 标准型 | ||
| 连接方式 | 夹持式连接 | ||
| 介质温度 | 一体型 | -10℃～+60℃ | |
| 分体式 |
|
|
|
|
|
-10℃～+160℃ | ||
| 公称压力 | 0.6-1.6Mpa | ||
| 环境温度 | -25℃～+60℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-2015电磁流量计 | ||
测量介质、温度，是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN150mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
