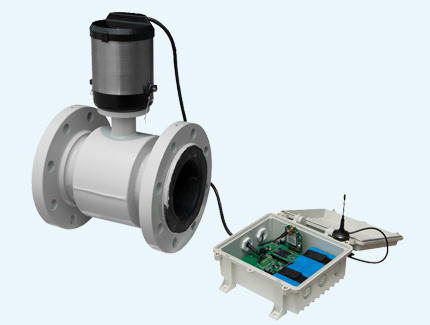

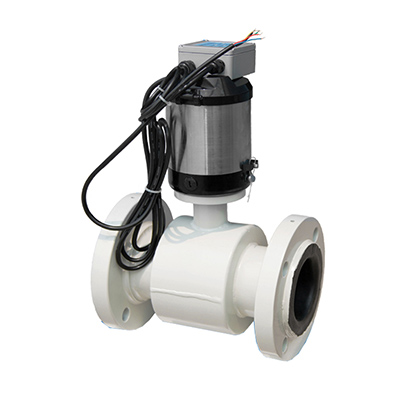

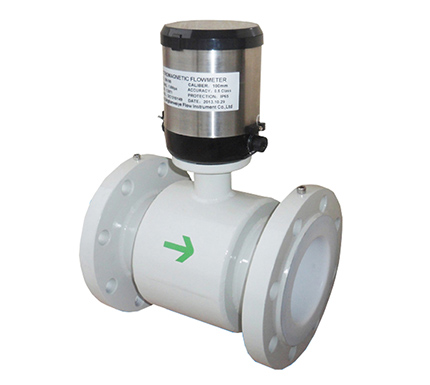

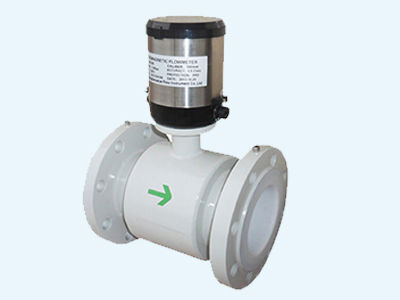

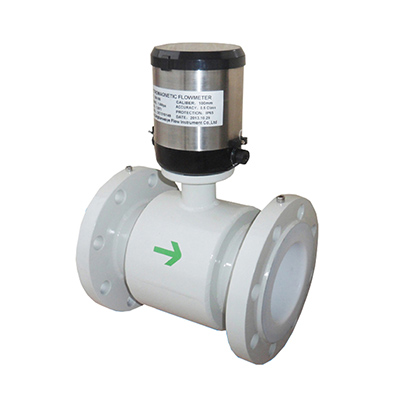

QTLD/D电池供电电磁流量计转换器采用内部电池供电无需外部电源供电，适用于野外电网无法到达及电网铺设困难的工况场合，特别适用于自来水供水系统的监测、计量及结算。QTLD/D电池供电电磁流量计转换器，采用超低功耗电路技术设计高效、可靠的励磁、信号处理电路实现测量功能，确保转换器具有高可靠性和稳定性，同时采用高效的系统管理技术极大的降低了系统功耗，节约供电成本的同时实现精确测量。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
1、微功耗设计，五节 3.6V 锂电池，连续工作 5~10 年，而且更换电池方便；
2、显示器采用 LCD 大屏幕液晶显示器，可显示瞬时流量、流速、正反向累计总量以及报警提示符等多项流量参数；
3、测量管内无可动及阻力部件，不会产生缠绕、堵塞现象，几乎无压力损失，可长期可靠连续工作；
4、测量范围宽，流速测量范围可达 0.05m/s~10m/s；
5、测量稳定，测量精度不受被测介质温度、压力、粘度、密度等物理参数变化的影响；
6、具有脉冲输出及 GSM 无线数据远传的功能。
7、具有数据保存功能，可保存 1000 组流量数据，而且数据存贮时间之隔可任意设置以及数据查询。
8、应用范围广，可用于污水处理、水利工程、城市供水等领域。
9、工作稳定、测量精度高、抗干扰能力强。
| 性能 | 技术参数 | ||
| 公称通径 | DN3——DN3000mm | ||
| 精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶 | ||
| 电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 | ||
| 电极形式 | 标准型,刮刀型,可更换型 | ||
| 连接方式 | 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接 | ||
| 介质温度 | 一体型 | -20℃～+60℃ | |
| 分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -10℃～+80℃ | |
| PTFE衬里、PFA衬里、F46衬里 | -10℃～+160℃ | ||
| 公称压力 | 0.6～4.0Mpa（特殊压力可定制） | ||
| 环境温度 | -25℃～+60℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型、沉浸型、防爆型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-1999电磁流量计 | ||
测量介质、温度，是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
