QTLD/F型非满管流量计是由一个流速传感器、一个水位传感器和一个流量显示仪组成，连续测量管道中流体的流速和液位，用户只要输入圆形管道的内径或方形管道的宽度，非满管流量计就会自动计算出管道内的流量，并自动显示出管道内的瞬时流量、流速、累积流量等测量参数。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

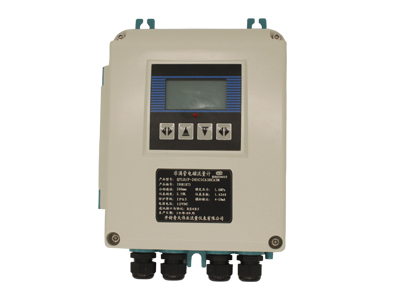

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
可用于开放式非满管管道流量的测量；
可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量；
可实现正向和反向双向流量测量；
传感器可在恶劣的现场和污水水质下长期工作；
流量测量精度高，而且不受下游、支流拥堵、阻塞等因素的影响；
测量管道的直管段要求为管道直径的10倍长度；
背光源液晶显示器，不管是强光下还是夜晚都能够清晰读取测量数据；
非满管流量计显示及输出功能齐全，可显示瞬时流量、流速、累积流量等数据，并具有计算机通讯接口232、485（选配件）；
| 性能 | 技术参数 | ||
| 公称通径 | 圆形管道DN200-DN1000 | ||
| 整机测量精度 | 2.5级 | ||
| 衬里材料 | 氯丁橡胶 | ||
| 电极材料 |
316L，哈氏合金B，哈氏合金C，钛，钽，不锈钢涂覆碳化钨 |
||
| 电极形式 | 标准型 | ||
| 连接方式 | 法兰连接 | ||
| 工作条件 |
|
环境温度：-10～+60℃（管道内液体不会结冰） | |
|
|
相对湿度：5%～90% |
|
|
|
|
|
||
| 公称压力 |
0.6、1.0、1.6 |
||
| 供电电源 |
AC220V、DC24V、12V |
||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 分体型,沉浸 | ||
| 防护等极 | IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-2015电磁流量计 | ||
测量介质、温度，是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
