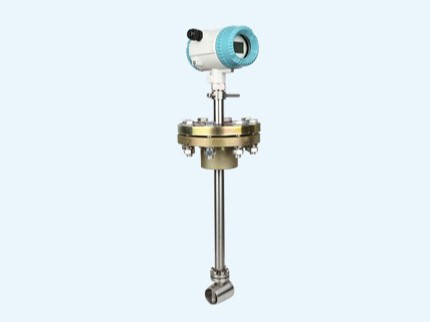

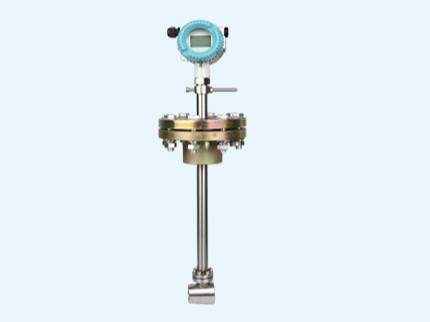

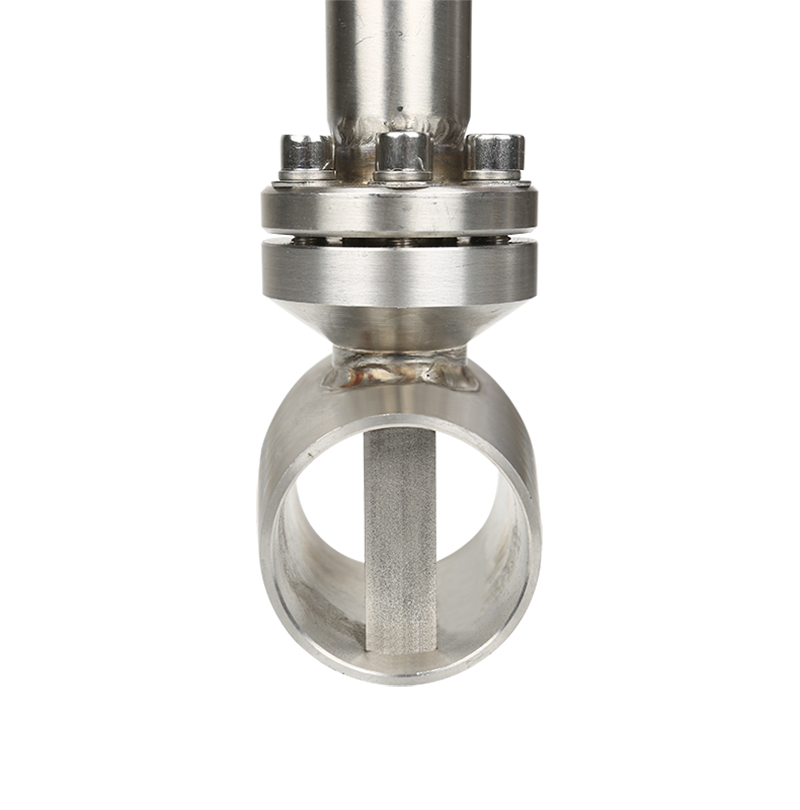

插入式涡街流量计

1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠；

2、安装简单，维护十分方便；

3、检测传感器不直接接触被测介质，性能稳定，寿命长；

4、输出是与流量成正比的脉冲信号，无零点飘移，精度高；

5、测量范围宽，量程比可达1：10；

6、压力损失较小，运行费用低，更具节能意义；

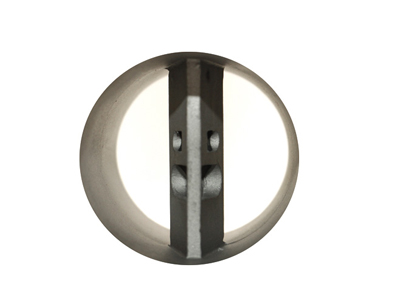

7、在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数；

8、应用范围广，蒸汽（饱和蒸蒸汽），气体（空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气）、蒸汽、液体和水等）、液体（水、高温水、油、食品液、化学液等）、液体，气体的流量均可测量。

1、测量介质：涡街流量计是一种速度式流量计，它的原理，决定了它的测量介质类型，可以是液体，也可以是气体或蒸汽。目前，绝大多数工业场合，比如氮气，压缩空气，蒸汽，导热油等，多是采用的法兰连接式涡街流量计来测量；
2、 管道口径：法兰连接式涡街流量计按照安装方式的不同，可以分管道式和插入式安装。对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。如果需要更大的口径的话，可以选择插入式安装，常规口径范围大可以到达DN2000，DN2000以上口径则按照协议供货；
3、 测量精度：法兰连接式涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。管道式的涡街流量计，如果是测液体的话，测量精度可以达到1.0级，测气体的话，精度可以达到1.5级。如果是插入式的涡街流量计，精度可以达到1.5级和2.5级；
4、 介质温度：通常来说，分为三个范围，分为常温，中温和高温。温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～320℃(高温)。如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量；
5、 公称压力：主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)；
6、 供电电源：按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电；
7、 输出信号：按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。

1、专用法兰与直管段焊接时不能带着传感器焊接；
2、安装时应使传感器的流向标志与管道内流体流向一致；
3、传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处；
4、测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来；
5、连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，最大长度不应超过200米；
6、安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。
